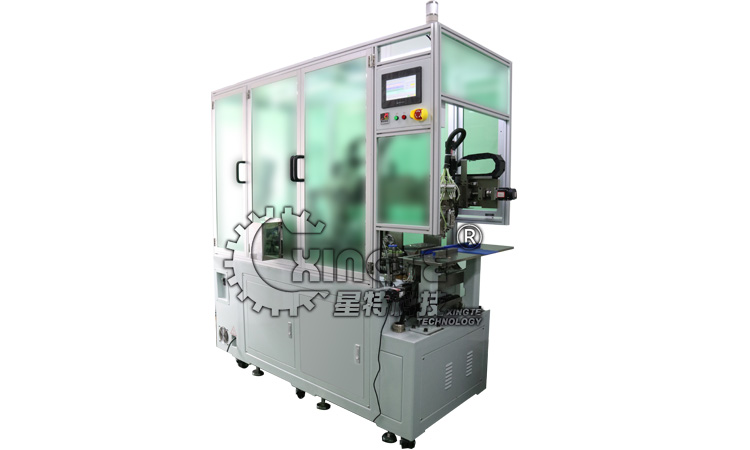

設備概述：
本系列設備是本公司專門為全自動生產線提供可控線圈引線的一款全自動高精密繞線機。采用自動繞線、自動取料、自動拉伸、自動翻面、自動彎引線弧度，自動放入治具、自動收取廢料、大大提高全自動生產效能。
設備特點：
本系列繞線機設備采用先進的高精度運動控制器，運動控制器可執行高精度直線定位、圓弧插補定位、壽命長、程序可編等特點保證了產品的高效率和高精度，形變小，提升了產品品質；可根據客戶的需求設計繞特殊線圈。
適用領域：
1511喇叭音圈、1206喇叭音圈、1506喇叭音圈、1609喇叭音圈、空心線圈、異形線圈、
適用于全自動流水線配套生產。
設備參數：
|
名稱 |
參數
|
名稱 |
參數 |
|
型號 |
XT-818 |
繞線主軸數 |
2軸 |
|
外形尺寸 |
880(W)×1900(L)×1800(H)mm
|
主軸轉數 |
≤4000rpm
|
|
機器重量 |
約800KG |
適用線徑 |
0.018-0.2（mm） |
|
電源 |
AC220V±10%單相 50/60Hz |
線圈高度 |
≤8mm |
|
消耗功率 |
約4.50KW |
線圈外徑 |
≤φ30mm(特殊可定制)
|
|
氣源 |
0.4Mpa～0.7Mpa |
引出線位置 |
可以任意設定角度
|
|
主軸方向 |
順時針/逆時針
|
引出線長度 |
40-80mm(特殊可定制) |
|
操控方式 |
觸摸屏 |
剪線方式 |
定制刀片切斷 |
|
控制軸數 |
18軸伺服
|
張力器 |
伺服張力器 |
|
產能 |
每小時300-550pcs(以每層15圈,4層為例) |
||
