設備概述：

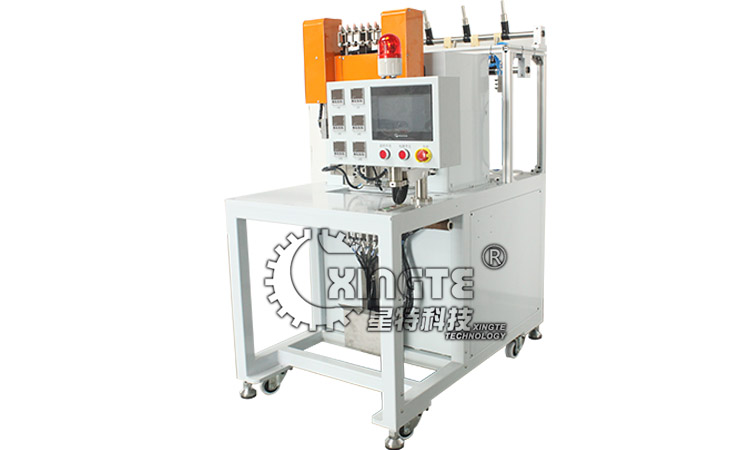

本設備是專門為生產VCM骨架線圈設計的一款新型機器。現有XT-666S(軸距36mm)，繞線機精度高，生產的產品可達到鏡面效果，廣泛用于電腦、網絡攝像頭、掃描儀
設備特點：
該繞線機設備采用先進的CNC運動控制器,顯示屏自編程序，操作方便，運動控制器可執行高精度直線定位、圓弧插補、螺旋環繞等動作；傳動部分采用日本安川伺服馬達，THK高精度研磨絲桿，具有高旋轉轉速、定位精準、壽命長等特點，并做了安全結構設計，安全性更強；具有自供空氣加熱裝置，每個主軸具有獨立的出氣口，使繞出的產品更加穩定
可根據客戶的需求設計繞特殊線圈。
適用領域：
手機VCM馬達線圈，攝像頭馬達線圈
設備參數：
|
名稱 |
參數
|
名稱 |
參數 |
|
型號 |
XT-666S |
繞線主軸數 |
6軸 |
|
外形尺寸 |
710(W)×1400(L)×1820(H)mm
|
主軸轉數 |
≤4000rpm
|
|
機器重量 |
約320KG |
適用線徑 |
0.02-0.15（mm） |
|
電源 |
AC220V±10%單相 50/60Hz |
線圈高度 |
≤20mm |
|
消耗功率 |
約3.0KW/小時 |
線圈外徑 |
≤φ20mm(特殊可定制)
|
|
氣源 |
0.4Mpa～0.7Mpa
|
引出線位置 |
可以任意設定角度
|
|
主軸方向 |
順時針/逆時針
|
引出線長度 |
1-50mm(特殊可定制) |
|
步序記憶容量 |
99999 |
剪線方式 |
定制刀片切斷 |
|
操控方式 |
觸摸屏
|
張力器 |
伺服張力器 |
|
控制軸數 |
4軸伺服 |
線圈固化方式 |
通過加熱固化 |
|
產能 |
每小時600-800pcs(以每層70圈,4層圓形骨架為例) |
||
