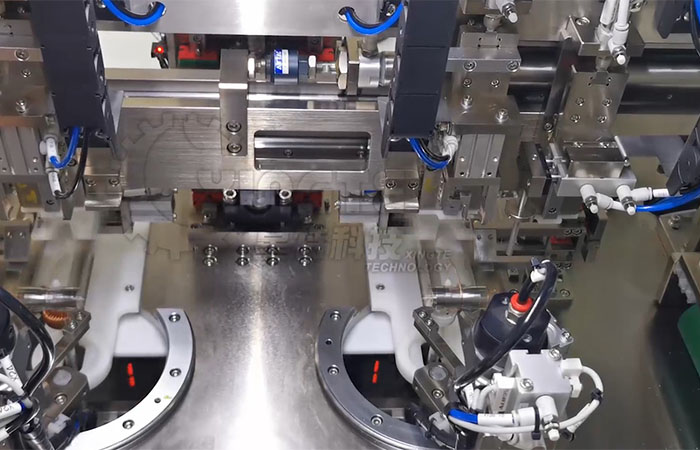

全自動環形電感繞線機目前在磁環生產中得到了廣泛的應用。主要針對共模繞法和340度繞法。具有兩個工位，兩個繞組繞制可以同時進行，效率相對來說比較快。該設備的自動化程度比較高，那么工作方式是怎么樣的呢?
磁芯平鋪在傳送帶上，由傳送帶向一個方向運轉不斷把磁芯送入導流槽，傳感器檢測到磁芯到位后輸送帶停止，上料夾夾取磁芯后輸送帶再次啟動信號，依次循環，以T30磁芯為例一條輸送帶可以承載約200只磁芯，可供設備運轉1.5小時，輸送帶無料后設備會自動停止運轉，更換產品可調節兩邊的卡位槽即可。采用輸送帶的形式上料，所有磁環需要平鋪在傳送帶上，對平面空間要求大，一次不能放太多的磁環。但是這種方式可以對磁環做很好的保護。
另外也有采用振動盤上料的方式。振動盤采用震動的方式向上輸送磁環，并且可以調整磁環的位置及狀態，使得磁環保持在同一方向等待夾取機構進行夾取，振動盤類似一個桶的容器，在同樣占地面積的情況下，可以容納更多的磁環，而且補料的時候只需將磁環放入振動盤即可，不用人為調整方向。但是震動盤是通過震動的方式產生向上的力，可能會對磁環造成損傷。所以要根據產品的實際情況進行選擇。
在勾線的過程中，會對磁環產生一個比較大的力，所以要對磁環進行固定，對于共模線圈，一般是固定磁環的兩側，這樣磁環也比較穩固，不會輕易晃動。而對于340度繞法，一般只是固定磁環的一側，這樣在勾線的過程中磁環要承受更大的力，磁環更容易損壞。
